煤气管道测厚及支架沉降观测

煤气管道作为城市能源供应的重要基础设施，其安全性和可靠性直接关系到公众生命财产安全及城市运行秩序。因此，煤气管道的定期检测与维护显得尤为重要，其中煤气管道测厚及支架沉降观测是两项基础而关键的工作。本文将详细探讨这两项检测技术的实施要点、标准依据、重要意义及实际操作中的注意事项，以期为相关领域从业者提供参考和指导。

煤气管道测厚技术

煤气管道测厚是评估管道腐蚀程度、预测使用寿命及制定维护计划的重要依据。测厚工作需依据国际标准、国家标准及企业标准执行，确保数据的准确性和可靠性。

标准依据

国际上，煤气管道测厚广泛采用ASTM E797标准，该标准详细规定了测厚方法及最小允许壁厚等关键参数。在我国，GB/T 13029适用于燃气钢管和焊接钢管的测厚，而GB 150.4则针对燃气压力容器。此外，各燃气公司及相关企业根据自身实际情况，可在国家标准基础上制定更为细致的企业标准，以适应特定环境下的测厚需求。

测量周期与位置

根据管道腐蚀速率、运行压力及介质特性，每年至少应对煤气管道进行两次厚度测量。测量时应重点关注弯管外侧、内侧，三通、变径附近，以及支架托座、阀门前后端、接管焊缝等易腐蚀部位。对于液位波动大、易发生湍流、易冲刷和易积液的区域，以及管线温度高、振动频率高的部位，同样需加密测点布置。

测量作业与数据处理

测量前，需对管道表面进行清洁和除锈处理，确保测量探头与管道金属表面良好接触。使用超声波测厚仪时，需根据管道材质校正仪器，并在测量点涂抹耦合剂，以获得准确读数。每个测量区域应在30mm×50mm范围内，采用“Z”字形扫描测厚，记录5个数据，以最小值为准。测量数据需保留至少5年，便于后续分析和对比。

腐蚀判定与应对措施

采用管道分级管理测厚法，将管道按减薄量分为A、B、C、D四级。A级管道减薄量在0%～20%，每年测量两次；B级减薄量20%～40%，每季度测量一次；C级减薄量40%～60%，需加密测量频次，并考虑更换管道；D级减薄量60%及以上，管道不得继续使用，应立即更换。

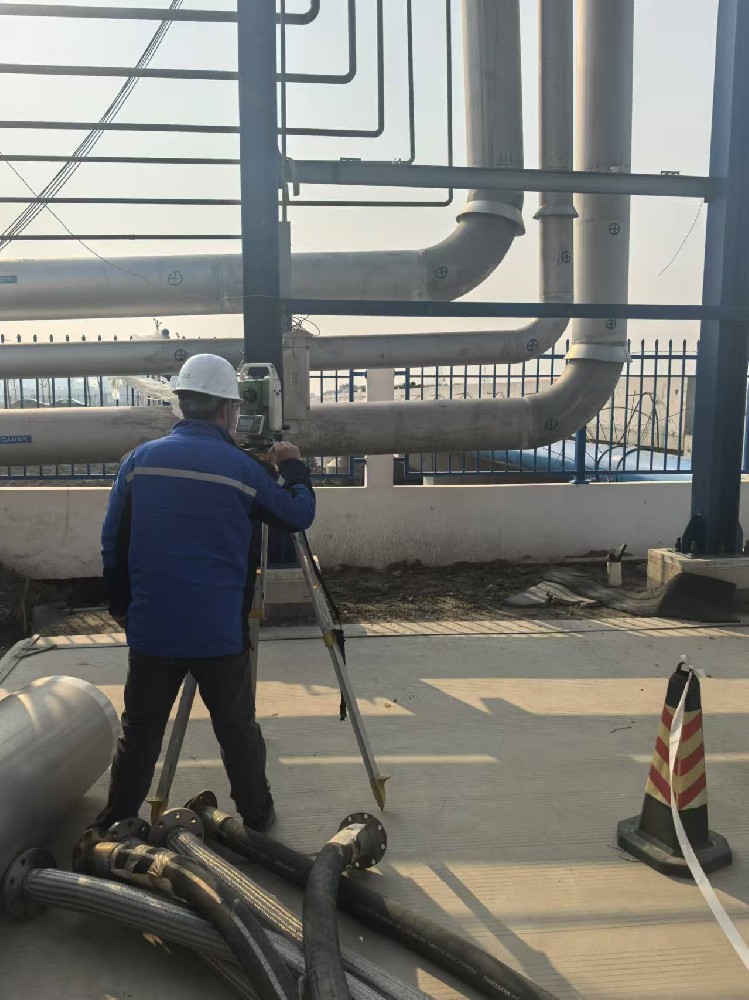

支架沉降观测技术

煤气管道支架沉降观测是监测管道系统稳定性、预防安全事故的有效手段。根据《城市燃气设计规范》GB 50028-2016，沉降观测应遵循严格的标准和要求。

观测要求与周期

沉降观测应在管道建成后的至少3年内进行，之后每隔5年重复一次。观测点应设在每个支架顶部，由两个铅垂管构成，分别安装在支架两侧，并配置读数装置，以便准确读取沉降值。观测数据应及时记录并处理，当沉降值超过规定阈值时，应立即制定补救措施，确保管道安全。

观测点的布设与保护

沉降观测点应埋设在最能反映沉降特征且便于观测的位置，如管道支架的顶部。观测点之间间距以15～30米为宜，均匀分布在管道周围。同时，观测点需符合各施工阶段的观测要求，避免装修装饰阶段因施工而破坏或掩盖观测点。观测点应设置明显标识，并采取措施防止被防腐涂料覆盖，以便后续观测。

观测数据处理与反馈

沉降观测数据需真实可靠，记录计算应符合施工测量规范。观测结果应进行平差计算，求出各观测点的高程值，从而确定沉降量。根据沉降量统计表和沉降曲线图，可预测管道的沉降趋势，并将沉降情况及时反馈给相关部门，指导施工和维护工作。

实际操作中的注意事项

1. 安全第一：测量人员在进行作业时，必须穿戴齐全劳保护品，携带便携式CO报警器。在高处作业时，应系好安全带，确保安全。

2. 严格标准：测量和观测工作需严格遵循相关标准和规范，确保数据的准确性和可靠性。

3. 持续监测：建立长期的监测机制，定期对管道进行测厚和沉降观测，及时发现并处理潜在问题。

4. 数据记录与分析：详细记录每次测量和观测的数据，定期进行数据分析和对比，评估管道的安全状况。

5. 应急响应：当发现管道壁厚异常或沉降量超标时，应立即启动应急预案，采取相应措施，防止事故发生。

煤气管道测厚及支架沉降观测是保障城市燃气供应安全的重要措施。通过科学规范的检测和维护，可以及时发现并解决管道安全隐患，延长管道使用寿命，确保城市能源供应的稳定性和可靠性。未来，随着科技的不断进步和检测技术的持续创新，煤气管道的安全管理将更加智能化、精细化，为城市发展和人民生活提供更加坚实的能源保障。
